HAGER Anbausatz HWK zum Winden und Kannelieren
für das HAGER Kopierwerk HLK800 bzw. HLK1200
Varianten
Beschreibung HAGER Anbausatz HWK zum Winden und Kannelieren
HLK800 & HLK1200 mit Anbausatz HWK800 & HWK 1200 zum Winden und Kannelieren:
Der Anbausatz HWK wird mit einer Oberfräsenhalterung (Euro 43 mm Aufnahme) geliefert, optional kann auch eine Winkelschleifer-Halterung nachgerüstet werden.

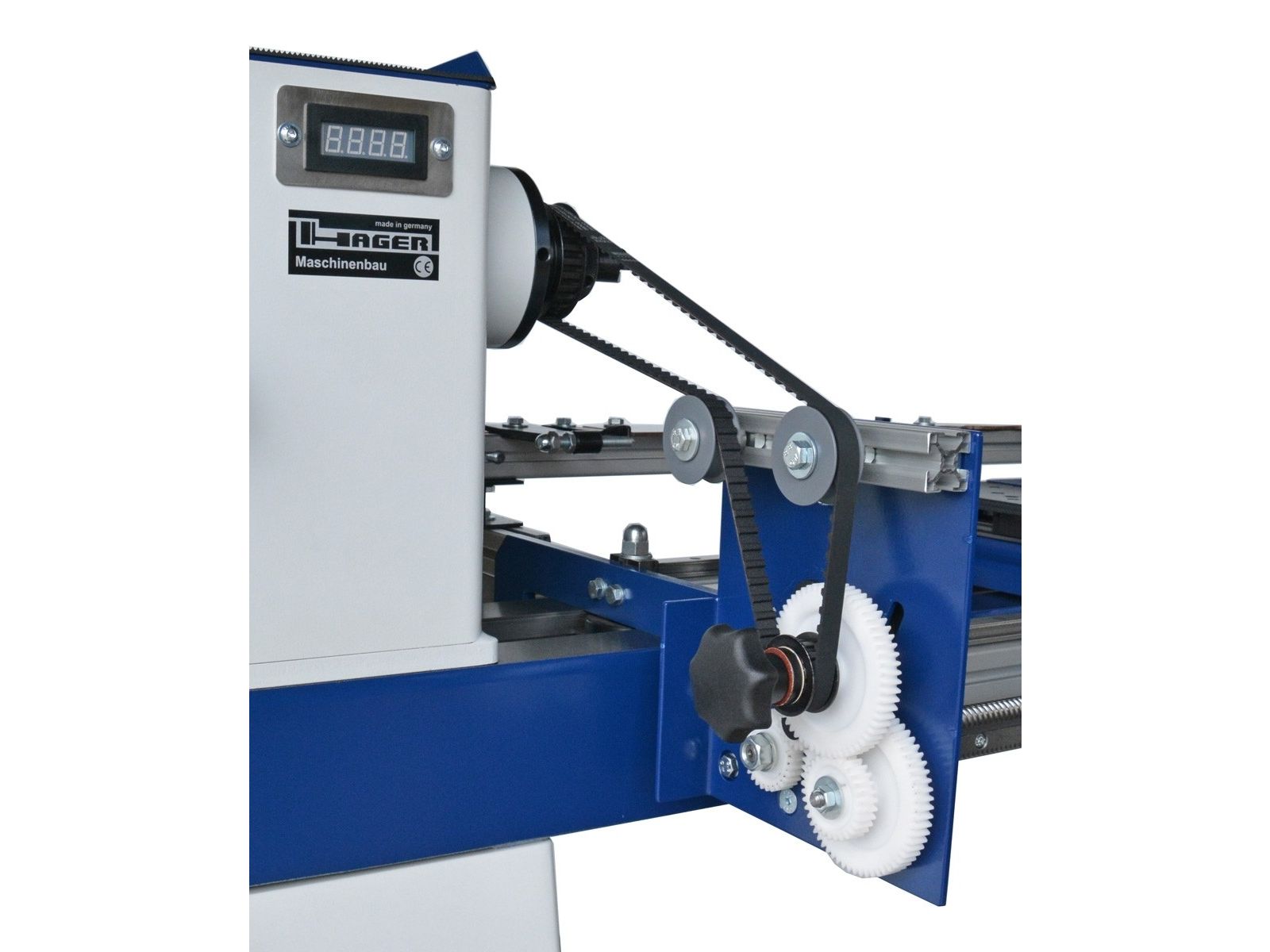

Der Vortrieb wird mittels getriebeuntersetzen Handradantrieb auf einer spielfreien Zahnstange ermöglicht. Die synchrone Übertragung auf die Haupt-Spindel erfolgt mittels einer hochwertigen Kugelumlaufführung, einer Zahnrad-Übersetzung und einem vorgespannten Riemen. Durch diese hochwertige Bauweise wird eine spielfreie und gleichzeitig leichtgängige Übertragung zwischen Werkstück und Fräser-Halterung ermöglicht.
Beim Winden und Kannelieren erfolgt die Bearbeitung durch eine Oberfräse. Da beim Winden die Bearbeitung in mehreren Arbeitstiefen erfolgt, muss die Verbindung von Werkstück zu Fräser absolut spielfrei sein. Alle Bedienungsmöglichkeiten sind einfach zu erreichen und in Sekundenschnelle umzustellen. Zum exakten Teilen für mehrgängige Fräsungen wird eine Teileinrichtung benötigt.
Technische Daten
Technische Daten:
- Steigungen: 10 / 20 / 40 / 80 / 160 mm
- Links- /Rechtsdrall über Zusatzrad
- Oberschlitten auskuppelbar zum Abtasten
- Oberschlitten feineinstellbar mit Sterngriff
- Riemenspäneschutz
- magnetische Abdeckung
- Oberfräshalterung mit Eurobund 43mm
- Stahlrändelmutter mit Innengewinde M33 DIN 800
Lieferumfang
Lieferumfang:
- Kugelrollspindel mit Mutter
- Kugelrollspindelabdichtung mit Deckel u. Schrauben
- Stahlzahnscheibe 24er mit Bohrung 34/50 mm
- Stahlzahnscheibe 24er mit Bohrung 12 mm
- Stahlzahnscheibe 12er mit Bohrung 12 mm
- HPVC-Zahnräder Z30, Z40, Z60 mit Bohrung 12 mm
- HPVC-Zahnräder Z30, Z40, Z60 mit Bohrung 12 mm Verbindungslöcher
- Zahnriemen L050 Länge je nach Spitzenhöhe
