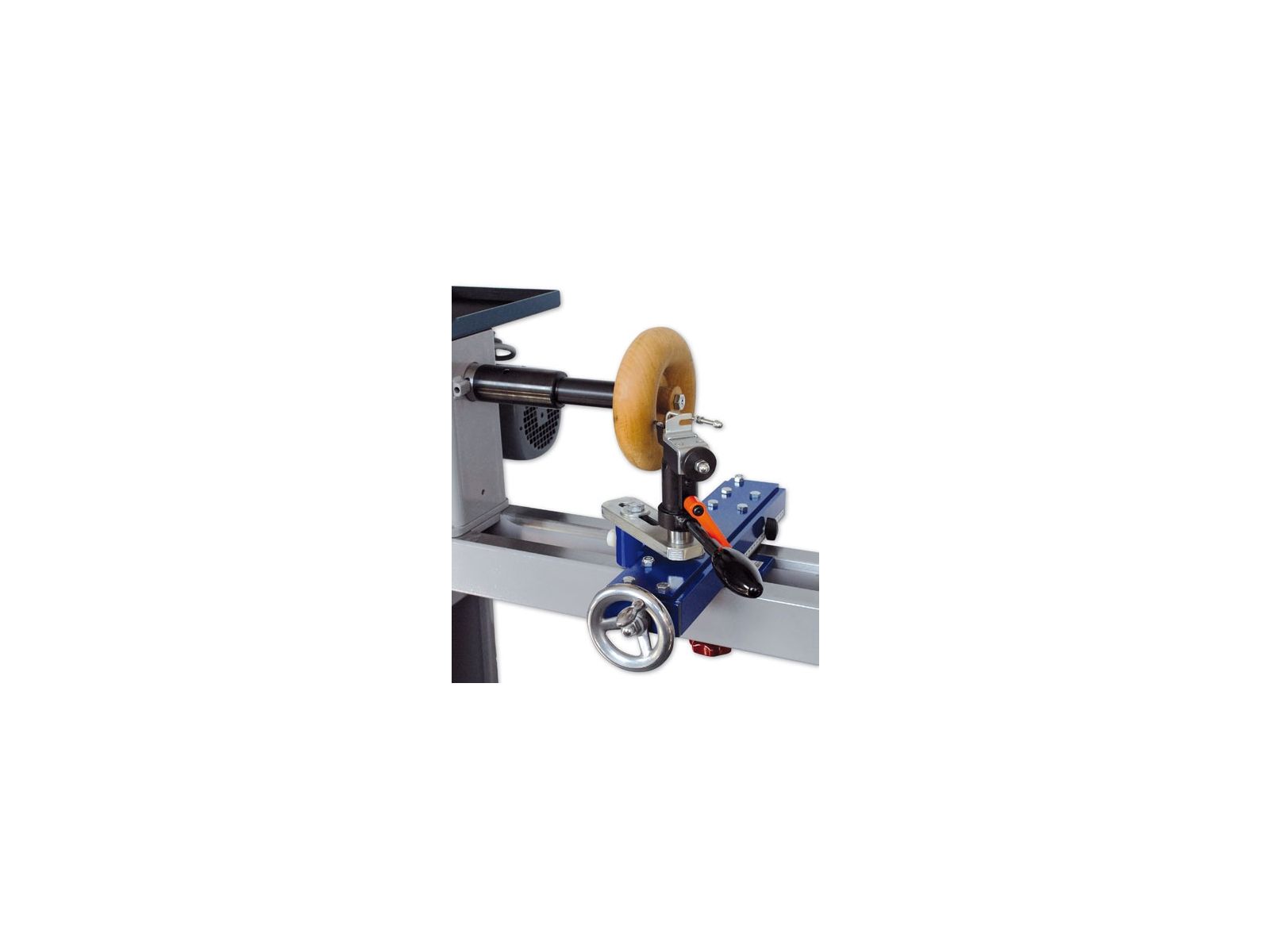

HAGER Ringdrehvorrichtung R50

Hochwertige, eigenständige Vorrichtung zum Drehen von Ringen.

Das Arbeitsprinzip ist ähnlich der Kugeldrehvorrichtung HKD120. Es wird dabei nur der Drehpunkt aus der Mitte gekurbelt. Ein Teller wird auf die Verlängerungswelle geschraubt. So können aus einem Teller mehrere Ringe herausgearbeitet werden. Der Vorteil gegenüber dem R30 Gerät ist die Verstellung über Handkurbel und Massskala. 2 Einstellschrauben dienen zur exakten Winkeleinstellung zwischen dem Maschinenbett auf 90°. Wird der Drehpunkt auf 0 gestellt, können auch Kugeln von ca. 8 - 120 mm hergestellt werden.

Details:

• Ringgrösse stufenlos verstellbar über Gewindespindel mit Massskala
• Ringdurchmesserstufenlos verstellbar
• Tiefenanschlag
• Hartmetallwendeplattenstahl mit Halter
• Ringdrehverlängerungswelle passend für M33 x 3,5 (DIN 800)
• Inkl. Schraub und Klemmscheibe

Wichtig:

Auch für andere Fabrikate (nicht HAGER) lieferbar! Bitte fragen Sie uns! Für Fremdfabrikate mit Bettanpassung ist eine Skizze, sowie Hersteller- und Typenangabe erforderlich.
