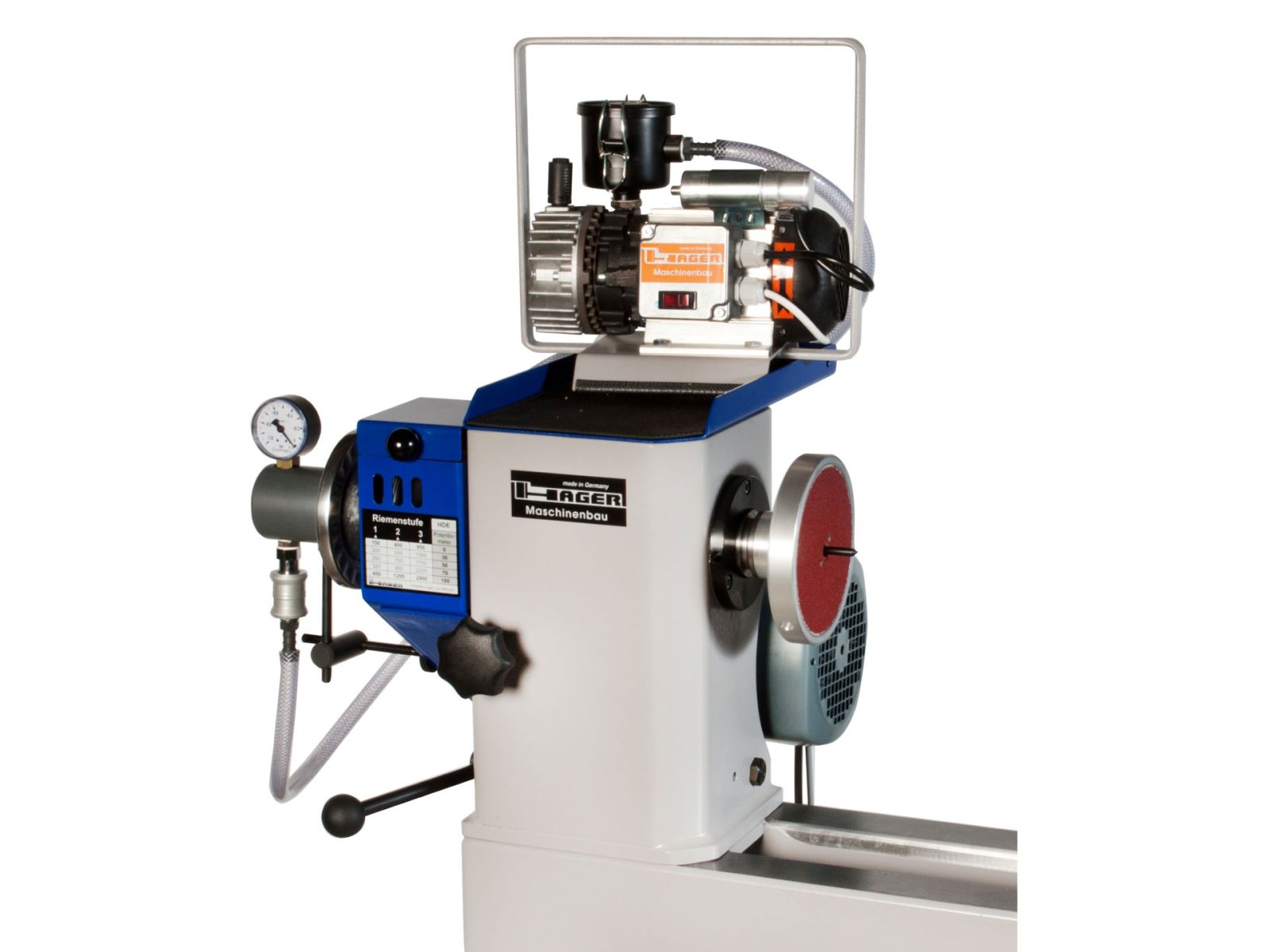

HAGER Vakuum VU140 SET mit Pumpe

Mit diesem System können flache Werkstücke sehr zeitsparend fliegend gespannt werden. Holzunebenheiten werden von dem flexiblen Saugspannfutter ausgeglichen und absolut sicher gehalten. Um Werkstücke exakt am Mittelpunkt zu zentrieren, befindet sich eine gefederte Zentrierspitze im Saugspannfutter. In die linke Seite der Hauptspindel wird die drehbare Vakuumzuführung gesteckt und mit einer Schraube mit Dichtungsring geklemmt. Die auf Dauerbetrieb ausgelegte Vakuumpumpe arbeitet sehr leise und effizient. Voraussetzung für die Verwendung ist eine Maschine mit Hohlspindel.

WICHTIG:
Gerade bei einem Vakuumsystem kommt es auf die hochwertige Qualität aller Komponenten an, um ein sicheres Arbeiten zu garantieren. Alle massgeblichen Bauteile des VU140 Systems werden deshalb mit grösster Sorgfalt von deutschen Firmen angefertigt.

SET VU140 bestehend aus:

1. Vakuumpumpe für Dauerbetrieb
Vakuumpumpe mit grosser Ansaugkraft und leisem Lauf, ölfrei, trockenlaufend, inklusive Luftfilter. Der Pumpenmotor wird inkl. Unterbau und Haltebügel geliefert.

2. Vakuumzuführung drehbar mit Manometer
Anschluss auf Handradseite der Spindel (linke Seite). Passend für Hohlspindeldurchmesser 15 oder 20 mm. Bolzen mit Anzugsschraube und Dichtring.
Das Öffnen und Schliessen erfolgt über ein Schiebeventil. Mit Verdrehsicherung und Verlängerungsstange.
(Andere Hohlspindeldurchmesser auf Anfrage!)

3. Vakuum-Saugspannfutter 140 mm mit Zentrierspitze
Saugspannfutter mit 140 mm Durchmesser aus Aluminium. Die Anlagefläche mit Moosgummidichtung aussen und der aufgerauhte, abriebfeste Belag sorgen für einen sicheren Halt des Werkstückes.
Aufnahme M33 x 3,5 (DIN 800) mit Dichtring. Inkl. Zentrierspitze gefedert (abschraubbar) mit 25 mm Hub, zum exakten Positionieren auf Mitte.

Technische Daten Vakuumpumpe:

• Wechselstromanschluss mit 230V
• Kabellänge ca. 2,5 m
• Verbindungsschlauch zur drehbaren Zuführung ca. 1,5 m
• Abmessungen L x B x H: 30 x 30 x 30 cm
• Gewicht ca. 7 kg
