TORMEK Vorrichtung für Profilmesser

Die Tormek Vorrichtung für Profilmesser schleift alle Arten und Formen von Profilmessern mit Zentrumsabständen von 24, 30 oder 36 mm. Da Sie die flache Rückseite des Messers schleifen, können Sie die Vorrichtung bei allen Profilen verwenden  (Max. Breite: 100 mm) Auch geeignet für profilierte Farbschaber.

SVP-80 Konstruktion
Die Vorrichtung besteht aus einer Basis (1) einem Messerhalter (2) einer extra Universalstütze (3) mit Feinjustierung (4) und zwei Paar Spannstiften (5 und 6) für den Messerhalter.

Die Basis wird auf dieser extra Universalstütze und auf der vorhandenen Universalstütze der Maschine montiert. Die Basis wird mit der Rändelschraube (7) befestigt. Ein Bügel (8), der die Konstruktion stabilisiert, wird mit einem verstellbaren Klemmhebel (9) festgespannt.

Das Messer wird auf den beiden Spannstiften des Messerhalters platziert. Ein Magnet (13) hält das Messer in seiner Position fest. Der Messerhalter ist mit mehreren Löchern versehen, um für verschiedene Messerstandards zu passen. Zwei Paar Spannstifte (Ø4 und Ø5 mm) gehören zur Vorrichtung.

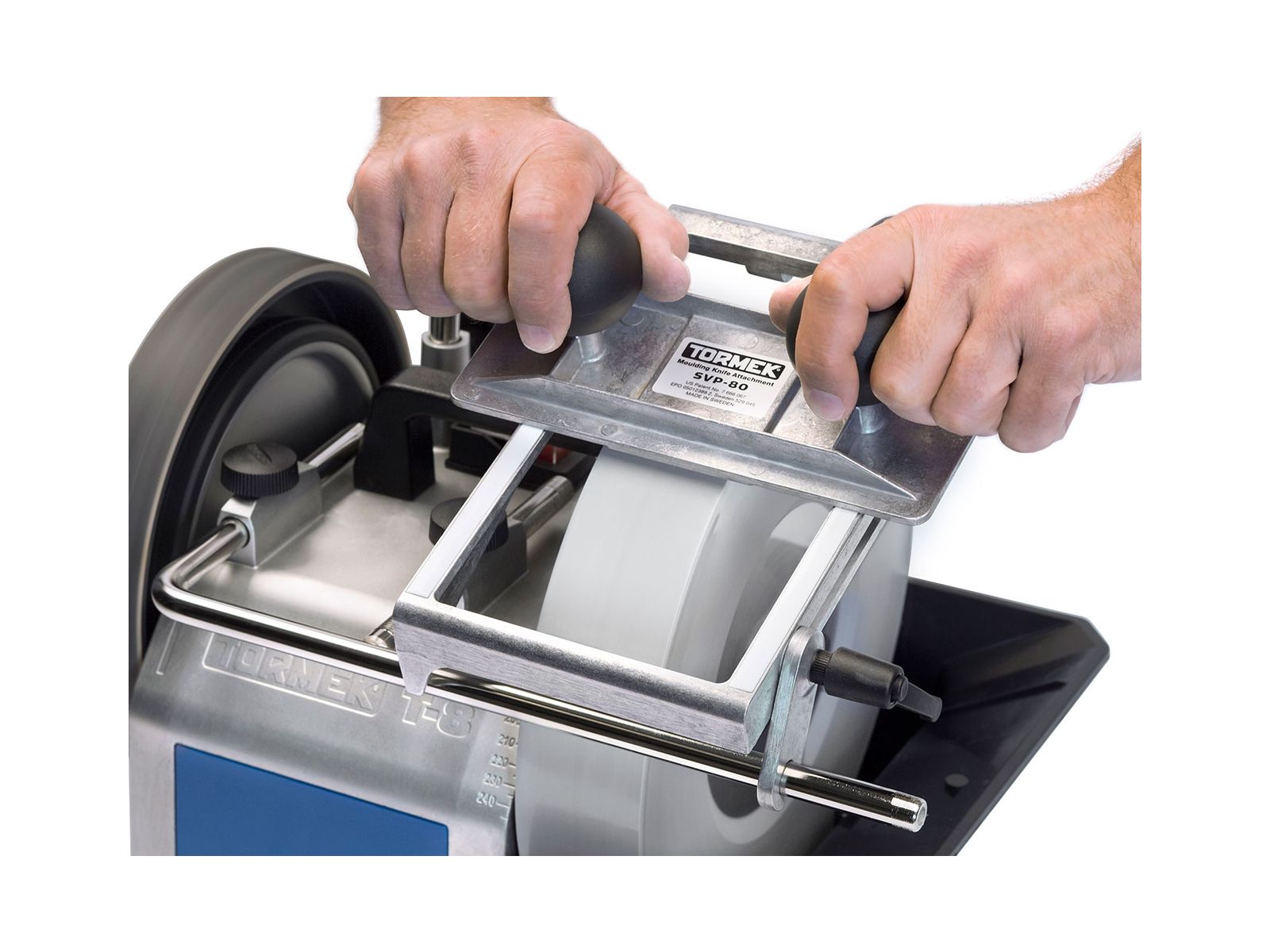

Der Messerhalter (2) gleitet auf der Stützvorrichtung (1), der mit einem PTFE-Belag versehen ist, um die Friktion zu minimieren. Die Messer werden auf dem Rücken geschliffen. Die Schleiftiefe wird durch Verstellen der horizontalen Universalstütze bestimmt.
