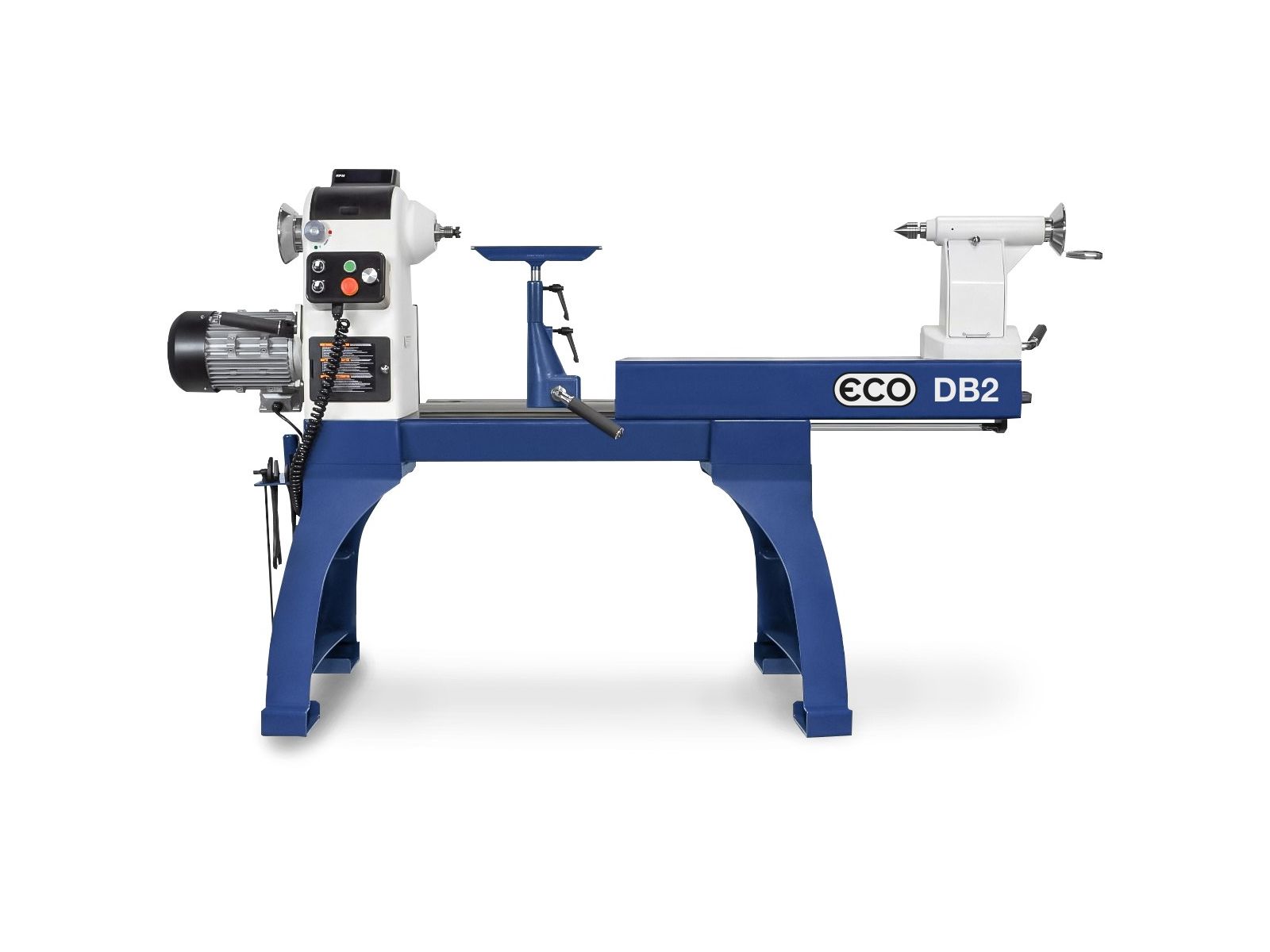

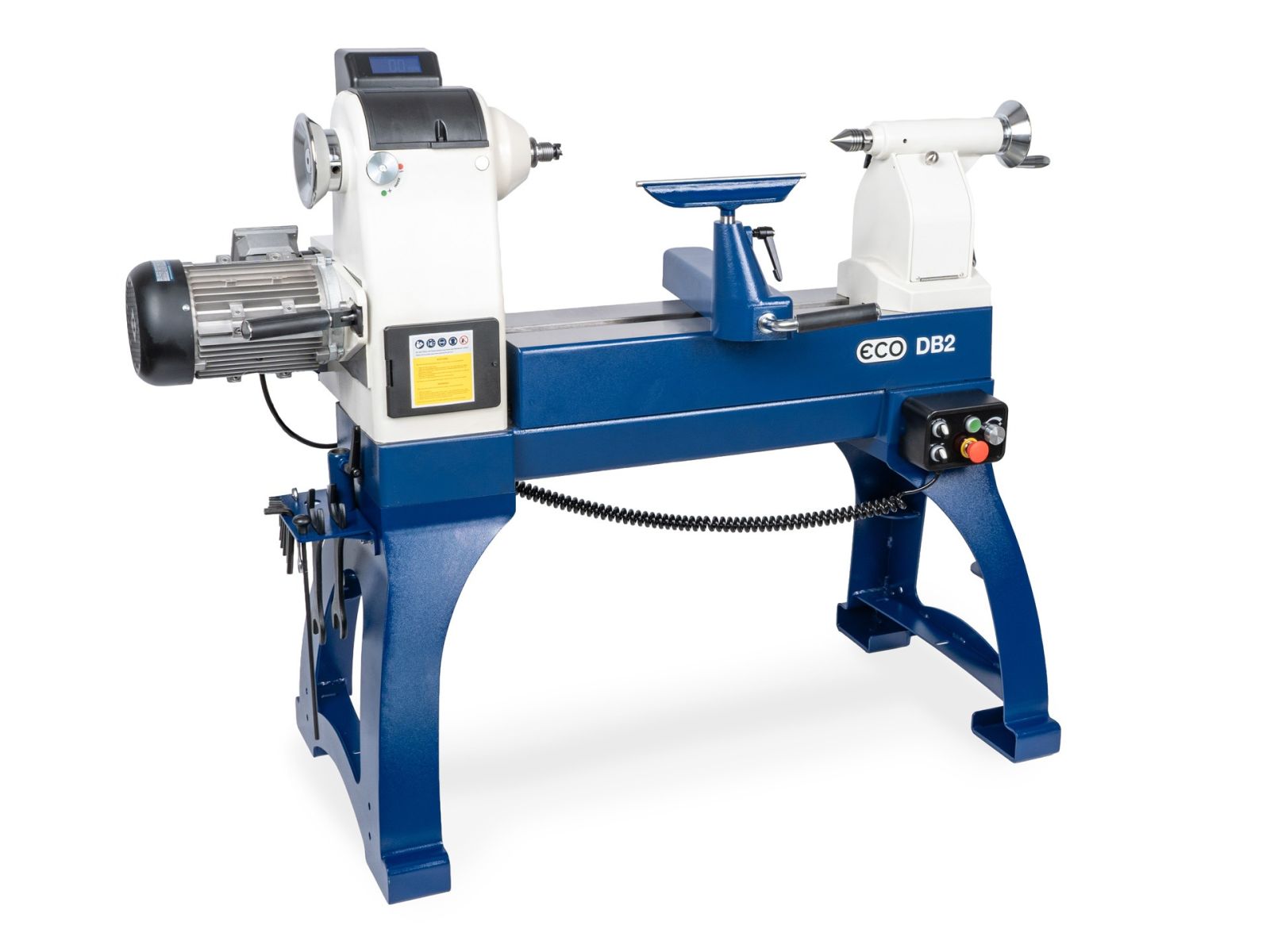

ECO DB2 Drechselmaschine

• Spitzenhöhe ca. 300 mm
• (bzw. ca. 400 mm bei ausgefahrenem Bankbett)
• Drehdurchmesser max. ca. 590 bzw. 794 mm
• Spitzenweite ca. 508 mm
• (bzw. ca. 1.016 mm bei ausgefahrenem Bankbett)
• Spindelanschluss M33 x 3,5 mit ASR- (Euro-) Ablaufsicherungsnut*
• Motor 3 PS (230 V Anschluss) mit Frequenzumrichter
• 3 Drehzahlstufen: 20 – 650, 50 – 1.750, 100 -3.850 U/min
• Rechts-/Linkslauf
• Spindelstock und Reitstock Konus MK2 / Bohrung 10 mm
• Pinolenweg Reitstock 120 mm
• Teileinrichtung 36-Schritt
• Handauflage Zapfen 25,4 mm
• Abmessungen (L x H x T ca.) 1.565 (2.073) x 1.286 x 765 mm
• Gewicht ca. 250 kg

* Mit ASR-(Euro-)Ablaufsicherungsnut!
Diese Drechselmaschine ist mit einer Spindel der neuesten Generation ausgestattet.
An der Spindel mit M33 x 3,5 Gewindeaufnahme befindet sich eine Nut für das ASR-(Euro-)Ablaufsicherungssystem!
Passendes Zubehör (z.B. Spannfutter und Planscheiben mit einer Ablaufsicherungsnut) kann mittels eines separat erhältlichen Klemmringes auf der Spindel fixiert werden, somit wird das mögliche Ablaufen eines Werkstückes verhindert!

(Erläuterung zum ASR-(Euro-)System: Um auch bei schwereren oder unwuchten Drechselobjekten das Sicherheitsrisiko eines ablaufenden Werkstückes zu verhindern, hat sich das ASR-(Euro-)Ablaufsicherungssystem etabliert. Aus sicherheitstechnischen Gründen verfügen moderne Drechselbänke über eine Motorbremse, die nach dem Abschalten der Maschine das Werkstück bis zum Stillstand abbremst. Da hier Kraft entgegen der Gewinderichtung aufgebaut wird, kann es zum sogenannten „Ablaufen“  der Planscheibe oder des Spannfutters, welches das Werkzeug hält, kommen. Auch wenn die Drechselbank per Umschalter in entgegengesetzte Drehrichtung verwendet wird (z.B. beim Schleifen des Werkstückes), arbeitet die Kraft entgegen der Gewinderichtung der Spindel.
Bisher wurden Drechselzubehöre wie z.B. Spannfutter oder Planscheiben mit Schrauben an der Spindel der Drechselbank fixiert. Diese Fixierschrauben können das Spindelgewinde beschädigen, da sie gegen die Spindel drücken. Beim ASR-(Euro-)Ablaufsicherungssystem funktioniert die Sicherung mit einem separat erhältlichen Klemmring, der die Spindel mit z.B. der Planscheibe mechanisch verbindet und somit Beschädigungen verhindert.)
