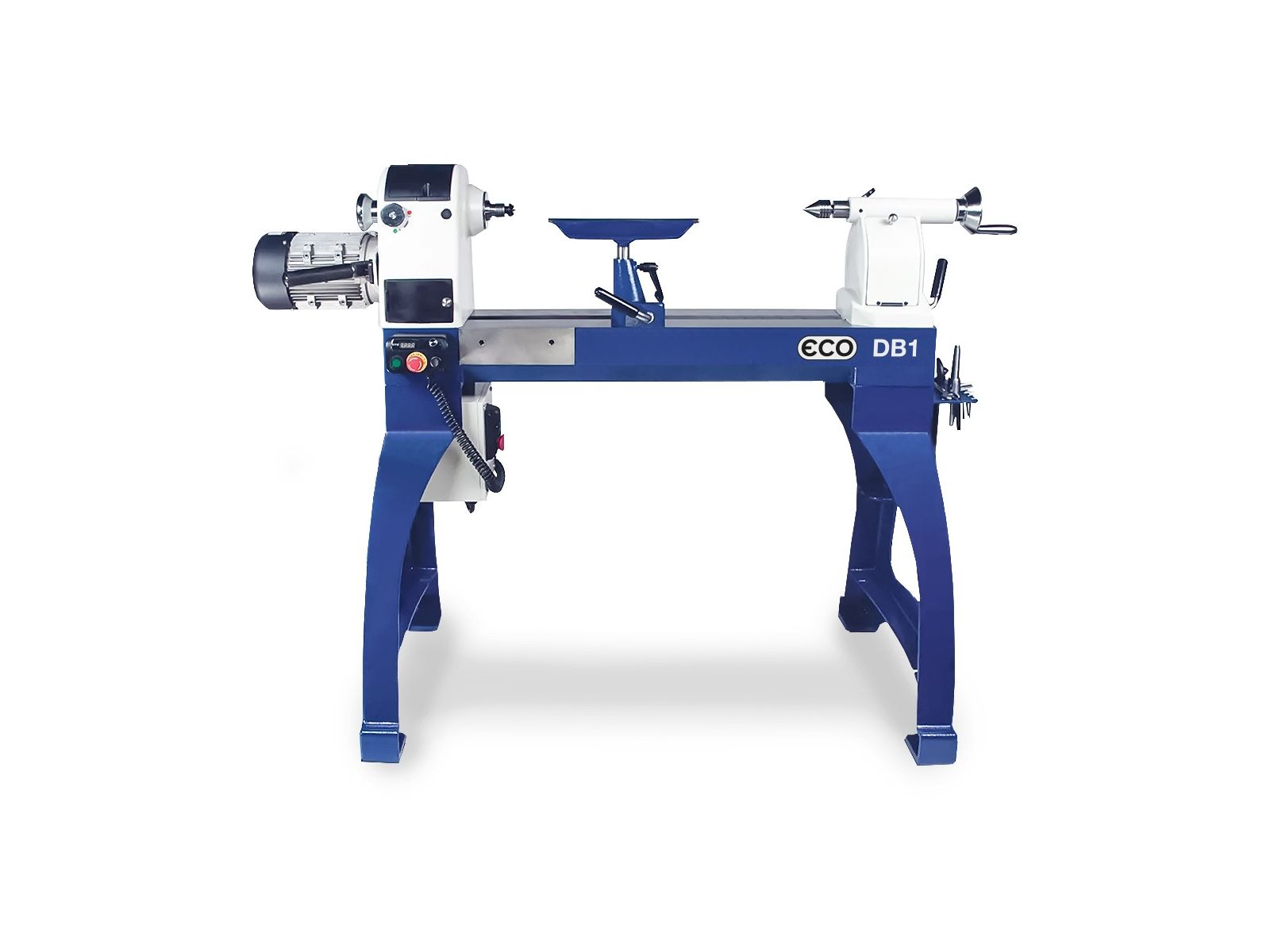

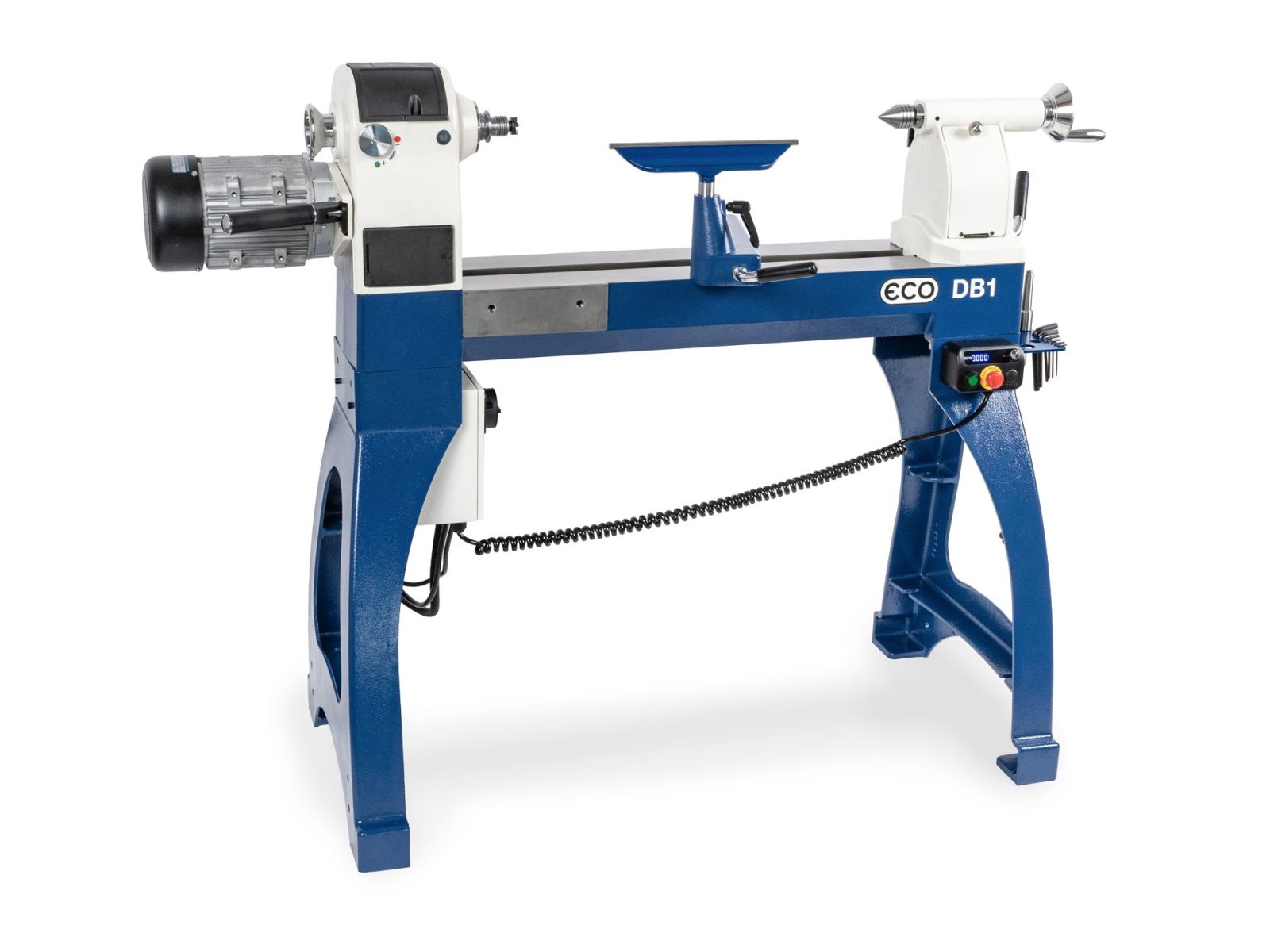

ECO DB1 Drechselmaschine
Preiswerte Einsteigermaschine in massiver Gussausführung.
- SKU:
- DDC-DB1
Beschreibung ECO DB1 Drechselmaschine
Preiswerte Einsteigermaschine in massiver Gussausführung.
Die ECO DB1 ist eine Maschine für Einsteiger und ambitionierte Hobbydrechsler.
Besonderheiten in dieser Preisklasse sind neben den in Guss ausgeführten Maschinenteilen der drehbare Spindelstock, der kräftige Motor mit Frequenzumrichter, sowie die grosszügige Spitzenhöhe von ca. 230 mm.
Möglichkeit zum Aussendrehen: durch Drehen des Spindelstocks um 180 Grad und Verwendung eines (extra erhältlichen) Zusatzbettes und einer optionalen Erhöhung für die Handauflage können noch grössere Werkstücke bearbeitet werden!
Highlights:
- Drehbarer Spindelstock
- Spindelstock, Reitstock, Bankbett und Unterbau aus Grauguss
- Drehzahl stufenlos verstellbar (Frequenzumrichter)
- 24-Schritt Teileinrichtung
- Mobile Bedieneinheit
- Reitstockpinole mit Trapezgewinde
- Zusatzbett und Erhöhung für Handauflage zum Aussendrehen optional erhältlich
Technische Daten
- Spitzenhöhe ca. 230 mm
- Spitzenweite ca. 610 mm
- Spindelanschluss M33 x 3,5 mit ASR- (Euro-) Ablaufsicherungsnut*
- Motor 2 PS (230 V) mit Frequenzumrichter
- 3 Drehzahlstufen: 50 – 900, 100 – 1.850, 200 – 3.850 U/min
- Rechts-/Linkslauf
- Spindelstock und Reitstock Konus MK2 / Bohrung 10 mm
- Pinolenweg Reitstock 115 mm
- Teileinrichtung 24-Schritt
- Handauflage Zapfen 25,4 mm
- Abmessungen (L x H x T ca.) 1.600 x 1.210 x 620 mm
- Gewicht ca. 170 kg
* Mit ASR-(Euro-)Ablaufsicherungsnut!
Diese Drechselmaschine ist mit einer Spindel der neuesten Generation ausgestattet.
An der Spindel mit M33 x 3,5 Gewindeaufnahme befindet sich eine Nut für das ASR-(Euro-)Ablaufsicherungssystem!
Passendes Zubehör (z.B. Spannfutter und Planscheiben mit einer Ablaufsicherungsnut) kann mittels eines separat erhältlichen Klemmringes auf der Spindel fixiert werden, somit wird das mögliche Ablaufen eines Werkstückes verhindert!
(Erläuterung zum ASR-(Euro-)System: Um auch bei schwereren oder unwuchten Drechselobjekten das Sicherheitsrisiko eines ablaufenden Werkstückes zu verhindern, hat sich das ASR-(Euro-)Ablaufsicherungssystem etabliert. Aus sicherheitstechnischen Gründen verfügen moderne Drechselbänke über eine Motorbremse, die nach dem Abschalten der Maschine das Werkstück bis zum Stillstand abbremst. Da hier Kraft entgegen der Gewinderichtung aufgebaut wird, kann es zum sogenannten „Ablaufen“ der Planscheibe oder des Spannfutters, welches das Werkzeug hält, kommen. Auch wenn die Drechselbank per Umschalter in entgegengesetzte Drehrichtung verwendet wird (z.B. beim Schleifen des Werkstückes), arbeitet die Kraft entgegen der Gewinderichtung der Spindel.
Bisher wurden Drechselzubehöre wie z.B. Spannfutter oder Planscheiben mit Schrauben an der Spindel der Drechselbank fixiert. Diese Fixierschrauben können das Spindelgewinde beschädigen, da sie gegen die Spindel drücken. Beim ASR-(Euro-)Ablaufsicherungssystem funktioniert die Sicherung mit einem separat erhältlichen Klemmring, der die Spindel mit z.B. der Planscheibe mechanisch verbindet und somit Beschädigungen verhindert.)
Lieferumfang
- Maschine mit Gussbeinen
- Spindelstock aus Guss / schwenkbar
- Reitstock aus Guss / mit Werkzeugfach und Handrad mit gelagerter Kurbel
- Handauflage (Werkzeugauflage) 300 mm
- Planscheibe 80 mm
- Vierzack-Mitnehmer MK2 und Mitlaufkörner MK2 (60 Grad)
- Doppelkonus MK2 (zum Ausrichten des Spindelstocks mit dem Reitstock)
- Werkzeughalter
- Gummiunterlagen für Gussbeine (Stellfüsse sind optional erhältlich)
- Auswurfstäbe und Bedienwerkzeug
