HAGER Gewindefräsgerät GF400A

Gewindefräsgerät GF400A

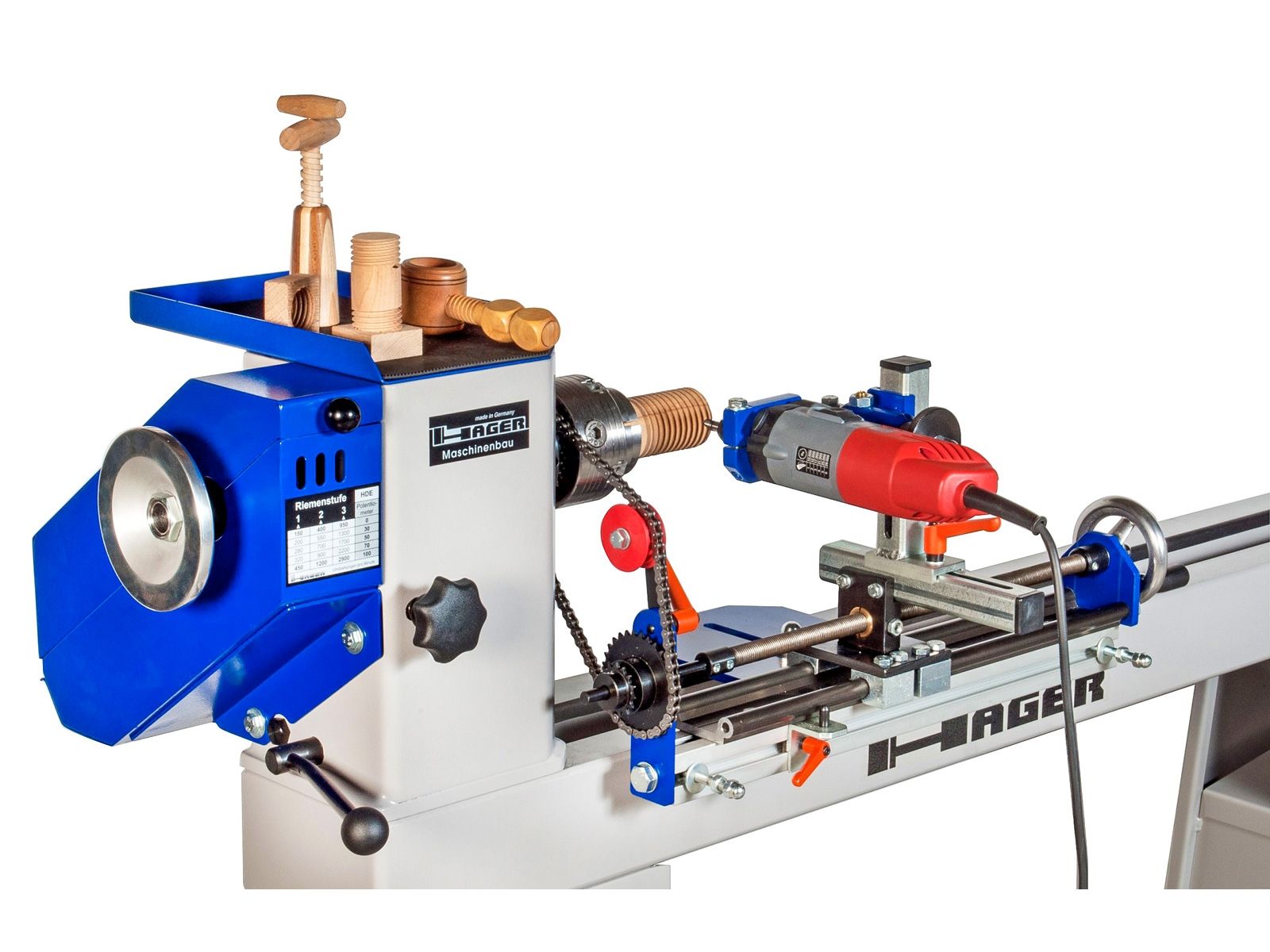

Aufbaugerät zum Fräsen von Innen- und Aussengewinden in beliebiger Grösse und Steigung. Ersetzt das Vorgängermodell HAGER GF220A. Die Bearbeitung erfolgt bei ausgeschalteter Drechselbank, durch Drehen am Handrad, mittels Oberfräsbearbeitung. Die Oberfräshalterung ist für lange Gewinde um 90° drehbar. Die Steigungen sind über Zahnrad und Spindel wechselbar.

Technische Daten:

• Verfahrweg 400 mm
• Standardsteigungen 1,75 / 2 / 3,5 / 4 / 8 mm
• Gewicht 11 kg



Lieferumfang:

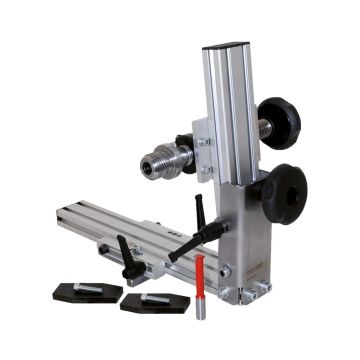

• Führungsuntergestell mit Klemmung für Maschinenbett
• Oberfräshalterung mit Eurobund 43 mm, feinzustellbar mit Skalenring
• Kettenrad Z30 passend auf Spindelgewinde M33 mit Bohrung 34 mm
• Klemmmutter M33, 1 Kette, 1 Tiefenanschlag,
• Spindeln M12 / M16 / TR16x4 mit Messingmutter
• Kettenrad Z15 und Kettenrad Z30 für verschiedene Steigungen



Arbeitsprinzip:

1. Der Fräser wird auf Spitzenhöhenmitte eingestellt und geklemmt.
2. Kettenrad auf Spindel M33 aufsetzen und mit Futter oder Mutter klemmen.
3. Gewindefräsgerät exakt auf parallele Kette positionieren und klemmen.
4. Die orange Kuststoffscheibe dient als Kettenspanner.
5. Um eine exakte parallele Einstellung herstellen zu können, befinden sich links und rechts zusätzliche Gewindespindelanschläge mit Kontermutter, die auch beim Lösen der Schraube zwischen dem Drehbankbett eine gleichbleibende Verschiebung ermöglicht.
6. Der Tiefenanschlag ist stufenlos verstellbar.
7. Die Halterung oben ist nach vorne stufenlos grobverschiebbar und zusätzlich mittels Sterngriff und verstellbarer Skala feinverstellbar.
8. Der Oberfräshalter lässt sich in 2 Stellungen befestigen. Um 180° gedreht ist somit Innen- und Aussenbearbeitung möglich.
9. Die Kettenverbindung lässt sich zusätzlich auf der Welle Ø 8mm seitlich verstellen.
10. Die Grundführungsschiene ist auf einem Aluprofil befestigt. Löst man die 3 Schrauben und die Kettenradschraube, lässt sich die Führung zusätzlich verschieben.
11. Schnellaustausch Gewindespindel: Die Gewindespindel ist beidseitig in Hülsen mit Schrauben befestigt.

Achtung: Ist die Maschinenspindel mit dem GF400 mittels der Kette verbunden, darf die Hauptspindel der Drechselbank nicht eingeschaltet werden.
