Reitstock-Bohrvorrichtung - Langversion - 4086 STANDARD

DRECHSELMEISTER GZ Reitstock-Bohrvorrichtung HSS (Langversion)

Die Langversion der Reitstock-Bohrvorrichtung wurde eigens für das tiefe Aushöhlen von Holzwerkstücken auf der Drechselbank entwickelt. Durch die lange  Schaftführung über der Handauflage, wird eine stabile Führung über den gesamten Bohrbereich ermöglicht.

Der Kopfteil dieser Bohrvorrichtung besitzt dieselben Abmessungen und Eigenschaften wie die Reitstock-Bohrvorrichtung DDZ-4061 und DDZ-4069. Somit lassen sich auch alle optional erhältlichen HSS Wechselschneiden verwenden.

Die im Lieferumfang enthaltene HSS-Schneide verfügt über eine Zentrierrille und wird mit zwei Klemmschrauben in der aus Stahl gefertigten Bohrvorrichtung befestigt.

TIPP:

Bei Hartholz empfiehlt es sich, das Werkstück mit mehreren Bohrvorgängen auszuhöhlen. Fangen Sie dafür mit einem kleineren Durchmesser an und nähern Sie sich Stückweise dem gewünschten Bohrdurchmesser. Durch die Zentrierung mittels der Führungsstangenaufnahme bleibt die Bohrposition immer die selbe.

ACHTUNG: Diese Reitstock-Bohrvorrichtung ist NICHT verwendbar für Bohrmaschinen!

FUNKTIONSWEISE:

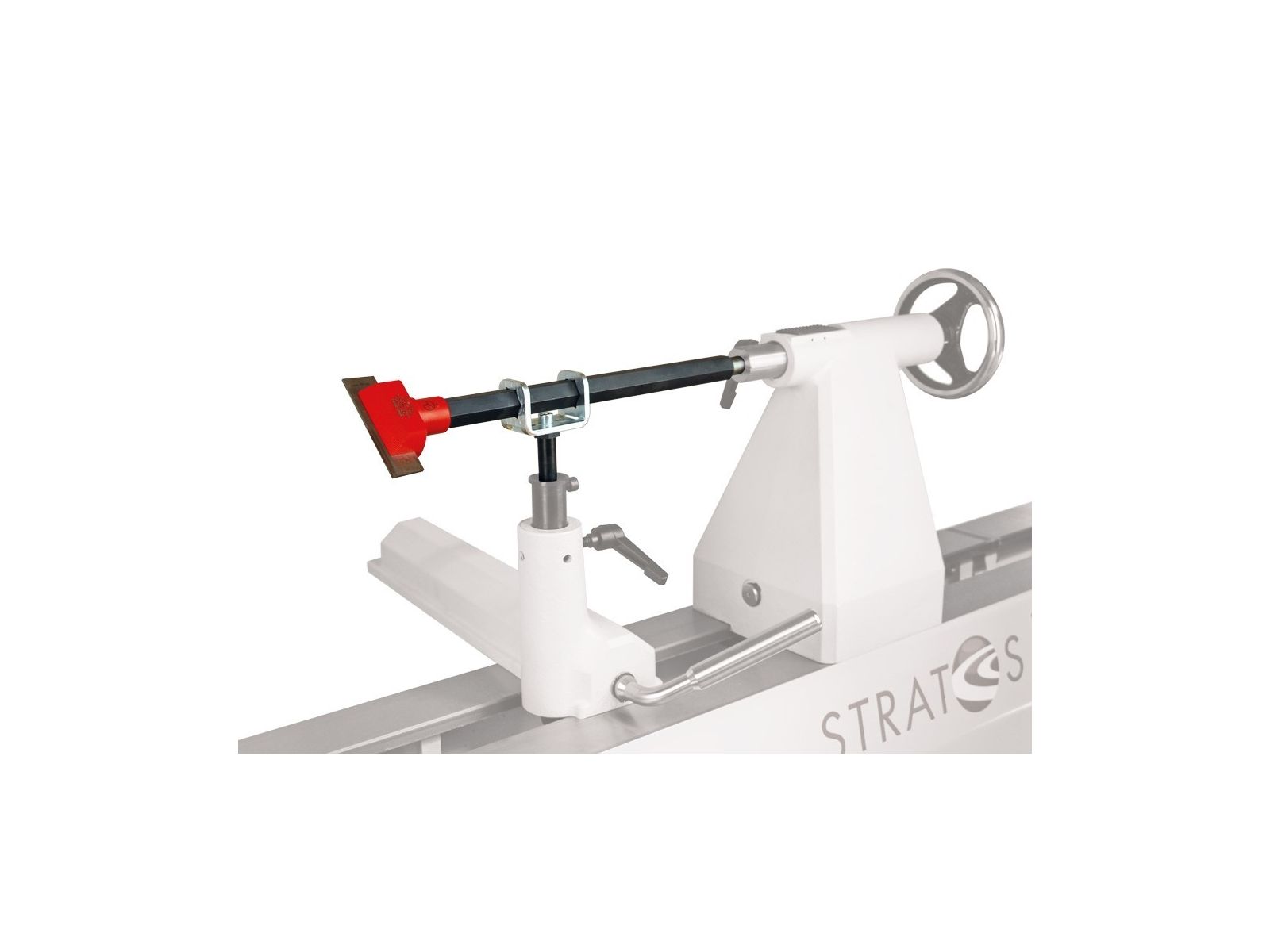

Befestigen Sie den Bohrkörper auf der Führungsstange, setzen Sie die Führungsstangenaufnahme in die Handauflage Ihrer Drechselbank. Mit Hilfe eines Mitnehmers können Sie nun die Höhenausrichtung der Führungsstangenaufnahme positionieren, in dem Sie die zwei Spitzen zueinander ausrichten. Befestigen Sie nun das Werkstück an der Spindelaufnahme der Drechselbank und Positionieren Sie die Bohrvorrichtung mittig davor.

Mit Hilfe der Reitstockpinole können Sie nun die Bohrvorrichtung in das sich drehende Werkstück (max. 500 U/min) schieben. Weitere Details finden Sie in der Bedienungsanleitung.

DDZ-4086 Reitstock-Bohrkopf 4086 STANDARD (Langversion)

• Bestückt mit 55 mm HSS Wechselschneide.
• Zusätzliche Wechselschneiden von 40 - 65 mm optional erhältlich. Bohrvorrichtung wird auf Gewinde der Führungsstange montiert. Nicht in Bohrmaschinen verwendbar! (Bedienungsanleitung beachten)

ACHTUNG: diese Bohrvorrichtung ist ein modulares System.

Zum Bohrkopf 4086 STANDARD wird zusätzlich die Führungsstange für Bohrvorrichtung und ein Spannzapfen (entweder 25,4 mm oder 30 mm) benötigt.

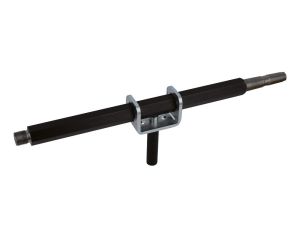

DDZ-4088 Führungsstange für Reitstock-Bohrvorrichtung (Langversion)

• Befestigung erfolgt mittels Führungsstangenaufnahme und MK2 Konus. Die Führungsstangenaufnahme wird mittels 16 mm Schaft in das Handauflagenunterteil Ihrer Drechselbank befestigt. Für den richtigen Schaftdurchmesser, stehen optional Spannzapfen zur Verfügung. Gesamtlänge 40 cm (inkl. Gewinde und Konus).

Spannzapfen (Adapter) für Führungsstangenschaft 16 mm

• DDZ-3667 für 25,4 mm (1") Schaft
• DDZ-3668 für 30 mm Schaft

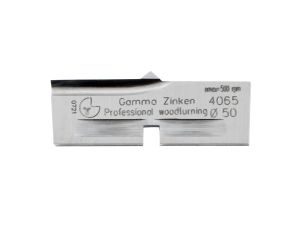

HSS Wechselschneiden

• für Reitstock-Bohrvorrichtung 4061 STANDARD und 4086 STANDARD (Langversion)
• 40-65 mm
